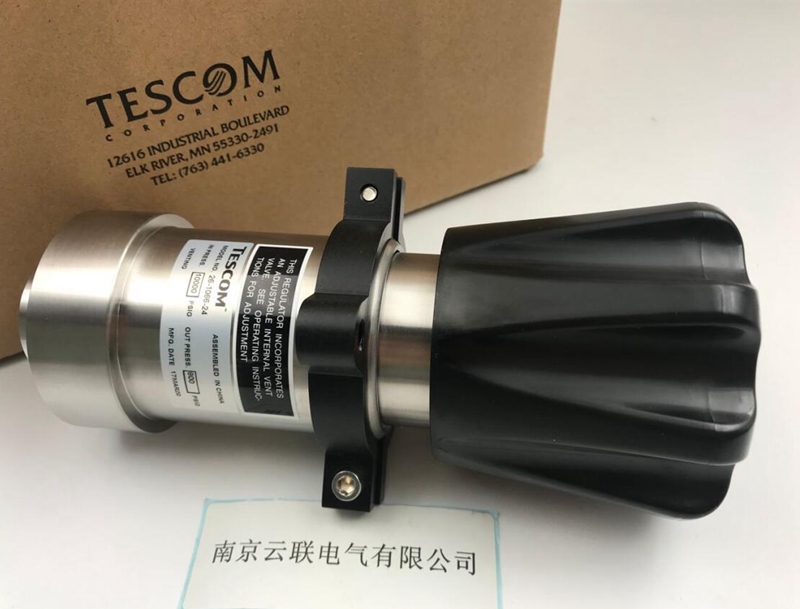

TESCOM減壓閥26-1066-24

TESCOM減壓閥26-1066-24

高壓 / 減壓
最大入口壓力 6,000 及 10,000 PSIG/出口壓力范圍5 - 10,000 PSIG
在緊湊的單個器件內裝有七個調節器
26-1000 系列
技術規格
? 工作參數
壓力等級根據 ANSI/ASME B31.3標準
最大額定入口壓力：
不銹鋼 . . . . . . . . . . . . . . . . . . . . . . 10,000 PSIG
黃銅 . . . . . . . . . . . . . . . . . . . . . . . . . 6,000 PSIG
出口壓力范圍. . . . . . . . . . . 5-500, 5-800, 10-1500,
15-2500, 25-4000, 50-6000, & 200-10,000 PSIG
設計試驗壓力. . . . . . . . . . . . . . 150% 最大額定壓力
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . . 無氣體泄漏
環境工作溫度. . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +74° C)
額定流量 . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.06
? 接觸介質的材料
閥體. . . . . . . . . . . . . . . . . . . . . . 316 不銹鋼或黃銅
閥帽 . . . . . . . . . . . . . . . . . . . . . . . 300 系列不銹鋼
20 微米濾清器. . . . . . . . . . 300 系列不銹鋼或黃銅
主閥閥座 . . . . . . . . . . . . . . . . . . . . . . . . . . Vespel?
排氣閥閥座 . . . . . . . . . . . . . . . . . . . . . . . . . . CTFE
密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Buna-N
備用彈簧 . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon?
部件. . . . . . . . . . . . . . . . . . . . . . . . 300 系列不銹鋼
有關其他材料及改動，請向工廠咨詢。
? 清潔. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
? 重量（不帶壓力表）
不銹鋼 . . . . . . . . . . . . . . . . . . . . . 5.5 磅 (2.5 kg)
黃銅 . . . . . . . . . . . . . . . . . . . . . . . 5.7 磅 (2.6 kg)
