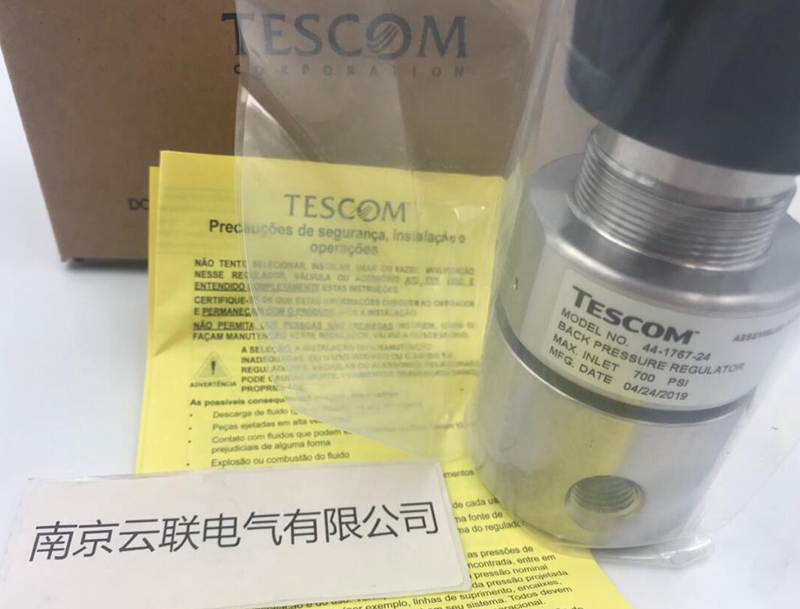

TESCOM減壓閥44-1767-24

TESCOM減壓閥44-1767-24
高壓/減壓
最大入口壓力 6,000 PSIG 及 10,000 PSIG/出口壓力范圍 6,000 PSIG 以下
自排氣/高度靈敏
44-1100 系列
技術規格
? 工作參數
壓力等級根據 ANSI/ASME B31.3標準
最大額定入口壓力：
不銹鋼 . . . . . . . . . . . . . . . . . . . . . . 10,000 PSIG
黃銅 . . . . . . . . . . . . . . . . . . . . . . . . 6,000 PSIG
出口壓力范圍. . . . . . . . . . . 0-500, 0-800, 10-1500,
15-2500, 25-4000, 50-6000 PSIG
設計試驗壓力. . . . . . . . 最大額定入口壓力的 150%
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 無氣體泄漏
工作溫度 . . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +75° C)
額定流量 . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.06
最大工作扭矩. . . . . . . . . . . 35 英寸·磅 (3.95 Nm)
? 接觸介質的材料
閥體. . . . . . . . . . . . . . . . . 黃銅，303或316 不銹鋼
濾清器：
黃銅閥體 . . . . . . . . 40 微米濾清器 (公稱) - 黃銅
不銹鋼閥體. . 15 微米濾清器 (公稱) - 316 不銹鋼
主閥閥座 . . . . . . . . . . . . . . . . . . . . . . . . . . Vespel?
排氣閥閥座 . . . . . . . . . . . . . . . . . . . . . . . . . . CTFE
密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Buna-N
備用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . Teflon?
其余部件 . . . . . . . . . . . . . . . . . . . . 300 系列不銹鋼
有關其他材料及改動，請向工廠咨詢。
? 清潔. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
? 重量 . . . . . . . . . . . . . . . . . . . . 4.75 磅 (2.15 kg)
