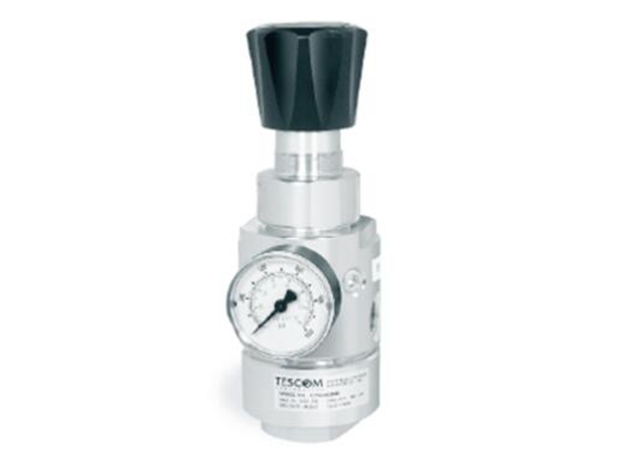

TESCOM減壓閥 pressure reducing valve CP32

TESCOM減壓閥 pressure reducing valve CP32

高流量/減壓

云聯電氣  技術 咨詢

報價  inquiry [email protected]

最大入口壓力 3000 PSIG/出口壓力最高達 500 PSIG

先導控制

CP32 系列

技術規格

? 工作參數

壓力等級根據 ANSI/ASME B31.3標準

最大額定入口壓力. . . . . . . . . . . . . . . . 3,000 PSIG

最大出口壓力范圍. . . . . . . . . . . . . . . . 0-500 PSIG

設計試驗壓力 . . . . . . . . . . . . . 150% 最大額定壓力

泄漏：

內部 . . . . . . . . . . . . . . . . . . . . . . . . .無氣體泄漏

外部. . . . 設計符合 <2 x 10-8 大氣壓·毫升/秒氦氣

工作溫度. . . . . . . . . . . . . . . . . . . . 0° F 至 +165° F

(-17.7° C 至 +74° C)

額定流量. . . . . . . . . . . . . . . . . . . . . . . . . .Cv = 1.0

*有關從 -40°F 至+400°F的擴展溫度范圍請向 Tescom 咨詢。

? 接觸介質的材料

閥體 . . . . . . . . . . . . . . . . . . . . . 316 不銹鋼，黃銅

閥座及密封件 . . . . . . . . . . . . . CTFE (三氟氯乙烯)

O 型圈. . . . . . . . . . . 丁晴橡膠，Viton? (氟化橡膠)

固定底座，閥座 . . . . . . . . . . . . . . Nitronic 60/黃銅

彈簧 . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼

隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼

其余部件. . . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼

TESCOM pressure reducing valve CP32

High flow rate/pressure reduction

Maximum inlet pressure 3000 PSIG/outlet pressure up to 500 PSIG

pilot control

CP32 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum rated inlet pressure 3,000 PSIG

Maximum outlet pressure range 0-500 PSIG

Design test pressure 150% maximum rated pressure

leak:

Internally No gas leakage

External Designed to meet helium gas pressure of<2 x 10-8 atmospheres · milliliters/second

Working temperature 0 ° F to+165 ° F

(-17.7 ° C to+74 ° C)

Rated flow rate Cv = 1.0

*Please consult Tescom for an extended temperature range from -40 ° F to+400 ° F.

Materials in contact with the medium

Valve body 316 stainless steel, brass

Valve seat and sealing components CTFE (Trifluorochloroethylene)

O-ring Butadiene rubber, Viton ? (Fluorinated rubber)

Fixed base, valve seat Nitronic 60/Brass

Springs 316 stainless steel

Partition board 316 stainless
