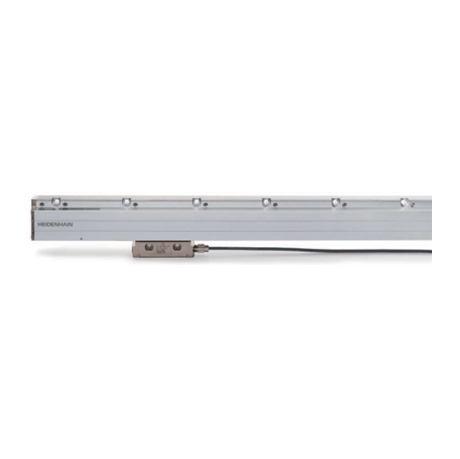

海德漢heidenhain 光柵尺LF 185

測量基準

線性膨脹系數

鋼基體的SUPRADU相位光柵；柵距8 μm

Ttherm ? 10 x 10–6 K–1

精度等級*

± 3 μm；± 2 μm

測量長度ML*

單位mm

140

1540

240

1640

340

1740

440

1840

540

2040

640

2240

740

2440

840

2640

940

2840

1040

3040

1140

1240

1340

1440

接口

? 1 VPP

信號周期

4 μm

參考點*

LF 185 LF 185 C

1個參考點在中點位置；如果需要其他參考點位置，可按要求提供距離編碼

診斷接口

模擬

截止頻率

–3 dB

? 250 kHz

電氣連接

連接安裝塊的單獨適配電纜（1 m/3 m/6 m/9 m）

電纜長度

? 150 m（海德漢電纜）

空載供電電壓

DC 5 V ±0.25 V/< 150 mA

運動速度

? 60 m/min（測量方向上的最大加速度? 100 m/s2）

所需的運動力

? 4 N

振動55 Hz至2000 Hz

影響

沖擊11 ms

外殼：? 150 m/s2 （EN 60 068-2-6）

讀數頭：? 200 m/s2 （EN 60 068-2-6）

? 300 m/s2 （EN 60 068-2-27）

工作溫度

0 °C至50 °C

防護等級EN 60 529

如果安裝符合樣本中的安裝說明要求為IP 53

如果接入DA 400的密封空氣為IP 64

重量

0.8 kg + 4.6 kg/m測量長度
